GCS型交流低压抽出式开关柜的几点改进

文章来源:【本站原创】 作者:山西锦泰恒 点击:次 时间:2017/4/25 14:16:53

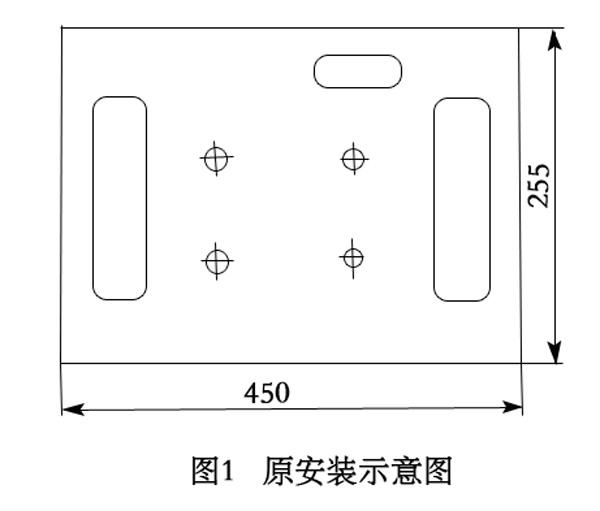

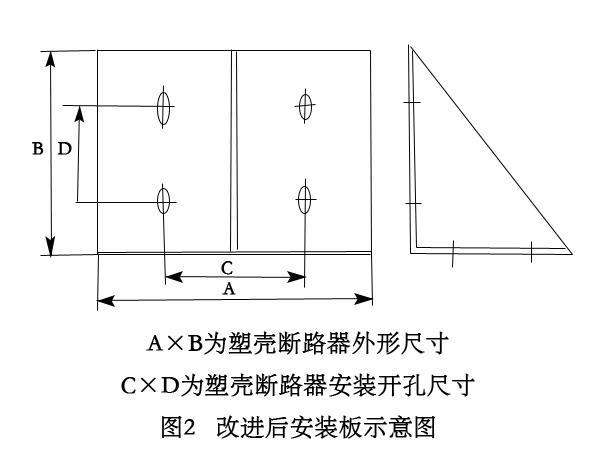

GCS型交流低压抽出式开关柜是原机械部、电力部联合设计组设计开发的利发国际娱乐官网,经过几年的运行,在同类抽出式开关柜中以设计先进、操作安全可靠、价格合理等优势被广大用户认可和广泛选用。几年前公司引进了该开关柜的图纸和生产利发国际官网,近几年在开关柜的制造、安装、运行和检修过程中,发现了原设计中的一些不足之处,结合用户工程的实际需要和笔者对低压配电柜制造的一些实践,作了以下几点改进。 一、改进一 原抽屉内塑壳断路器的安装板比较大如图1所示。图中所标注尺寸为2单元抽屉、400 A壳架电流的塑壳断路器所需的安装板,特别在200 A以上单元中都采用双根电缆连接,两边都有六根50 mm2以上电缆进出,有时还需安装三只互感器,安装空间较小,安装难度很大。为此,我们通过试验,在不影响强度的前提下,把面板形的固定板改为角钢形固定板,缩小了安装板尺寸如图2所示、这样就可以腾出较多空间安装电缆及互感器。在很多用户工程中,抽屉内的安装板都缩小了尺寸,使结构紧凑,大大方便了安装,提高了工效,并确保安装质量。通过改进,取得了良好的效果。
GCS型交流低压抽出式开关柜的几点改进 图片1 GCS型交流低压抽出式开关柜的几点改进 图片2
二、改进二 在建筑电气设计中,系统都采用三相五线制。因此,低压成套开关柜馈电单元的出线都采用五芯电缆(或封闭式母线),为方便施工单位现场安装,在GCS型柜的电缆室内采用中性线和接地母线分开形式(即采用PE+N形式),选用30×6(或40×5)的垂直铜排固定在电缆室内,方便电缆固定连接。在较大容量(变压器容量在1600 kVA)系统中,还把贯通水平中性接地母线(PE+N)置于母线室内,这样可以减少中性接地母线占用电缆室空间,更有利于工地现场施工安装。 三、改进三
GCS型交流低压抽出式开关柜的几点改进 图片3

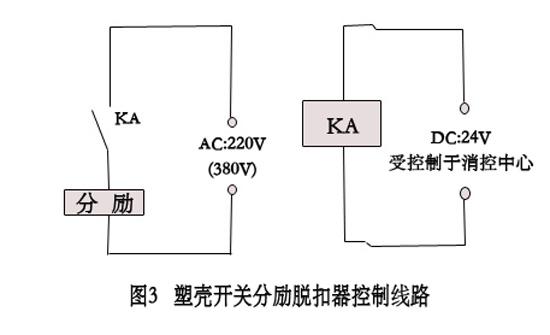

随着经济的迅速发展和人民生活水平的提同,在生活居民区、高层建筑、大型集贸市场等人流比较集中的地方,越来越重视消防功能的设置,为了配合消防控制系统,我们在各馈电单元的断路器中,基本上都配置了分励脱扣器、辅助触头、报警触头,可以在消防中心进行手动远距离分闸操作,也可以通过消控中心的联动柜实现自动分闸,并把开关的动作状态反馈到消控中心,实行监控。但我们在实际安装、调试过程中,还发现了一些问题,因为消防系统都采用直流24 V电源控制(属于弱电系统)。而国产断路器的分励脱扣器基本上都用220 V(或380V)操作(属于强电系统),这样,只能增加专用模块才能实现对接,不但增加了用户的成本,还不便于安装、维修。为了更好的与消防系统配合,我们在几个用户配电工程中对二次控制线路作了改进如图3所示,增加一只小型继电器(DC:24V),通过它再去控制分励脱扣器。改进后,为用户降低了成本,使安装、维修更方便。
< 1 2
